Qu’est-ce que l'EDS – Le temps de traitement

24-11-2020 | auteure: Dr. Brooke Matat Jablon

Qu’est-ce que l'EDS – Le temps de traitement

posez-nous une question

La spectroscopie à dispersion d'énergie (EDS) permet une analyse élémentaire et chimique d'un échantillon à l'intérieur d’un microscope électronique (MEB, MET, FIB) ou d’une microsonde. Les détecteurs EDS d'Oxford Instruments fonctionnent sur la plate-forme logicielle AZtec, un système révolutionnaire de caractérisation des matériaux qui recueille des données précises à l'échelle micro et nanométrique.

Cette série de blogs servira d'introduction à l'EDS et couvrira la préparation d'échantillons, la génération de rayons X, l'analyse qualitative et quantitative, et bien d’autres sujets.

Dans le dernier article, nous avons discuté du processeur d'impulsions, et du temps de traitement, Figure 1. Dans ce blog, nous discuterons de la manière de choisir un temps de remise en forme.

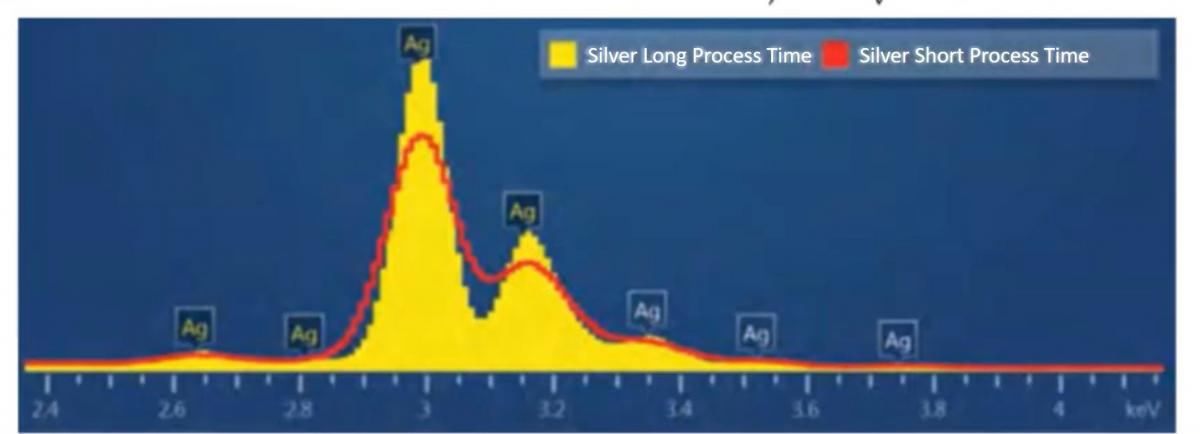

Figure 1. La résolution de crête est proportionnelle au temps de traitement, qui est une mesure de la moyenne appliquée au bruit dans la rampe. Ceci est mesuré avant et après les mesures aux rayons X.

Les utilisateurs EDS demandent souvent quel temps de processus utiliser. Expliquons cela en décomposant le temps de processus en 3 catégories, Figure 2.

  • la première catégorie est un taux de comptage élevé. Si vous avez un taux de comptage extrêmement élevé et que vous recherchez une vitesse maximale et un débit maximal, le temps de traitement 1 est la meilleure option pour vous car cela vous donnera un temps mort plus faible et vous permettra d'acquérir plus de comptages par seconde.
  • À l'autre extrémité du spectre, si vous voulez une résolution spectrale élevée qui peut être requise pour des quantifications complexes ou lors de l'utilisation d'une analyse à faible kV, vous devez utiliser le temps de processus 5 ou 6. Cela vous donnera une meilleure résolution de crête à fond et permettra déconvolutions plus compliquées.
  • Au cours de l'analyse quotidienne, vous voulez généralement être entre 2 et 4 selon l'expérience que vous menez. Les utilisateurs doivent décider s'ils mettent la priorité sur la précision ou sur la vitesse, avec des résultats plus précis obtenus avec des temps de processus plus élevés et des quantités plus rapides de données acquises à des temps de processus inférieurs.

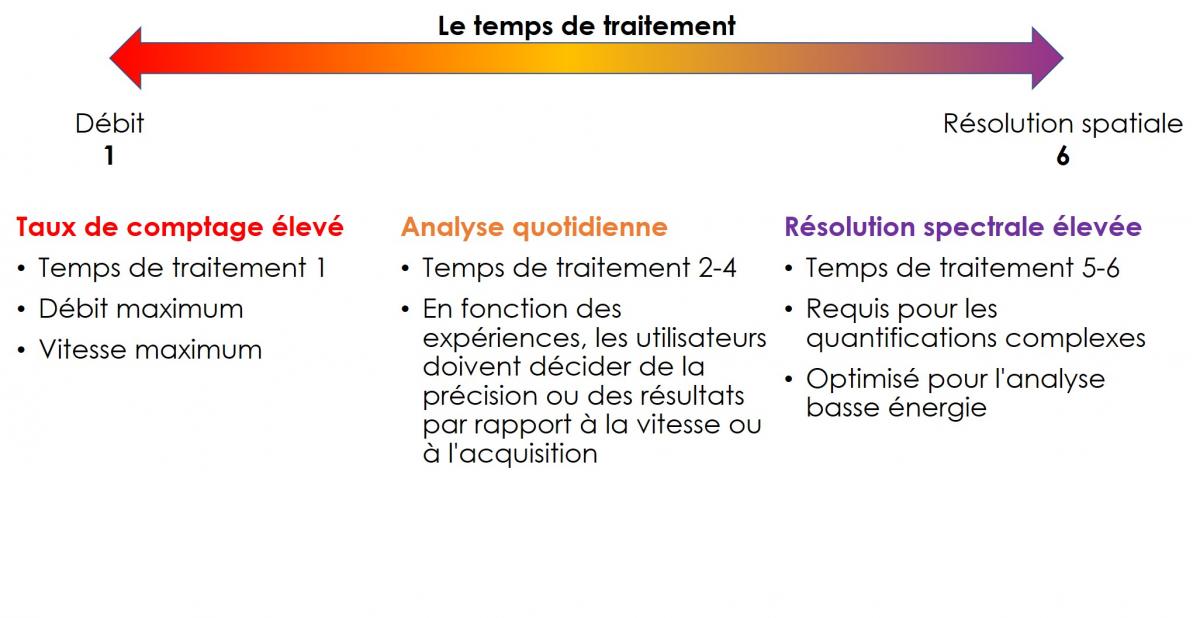

Figure 2. Comment choisir le temps de traitement.

Dans ce blog, nous avons expliqué le temps de traitement. Dans le prochain blog, nous discuterons le concept du temps mort.

Les spectromètres EDS sont courants dans les microscopes électroniques à balayage, les microscopes électroniques à transmission et les microsondes. Pour en savoir plus sur EDS ou pour planifier une démonstration, contactez un spécialiste des applications d'Oxford Instruments ici.
