Qu’est-ce que l’EBSD – Représentation des orientations cristallines

La diffraction électronique rétrodiffusée (EBSD) est une technique basée sur un microscope électronique à balayage (MEB) qui fournit des informations cristallographiques sur la microstructure d'un échantillon. Dans l’EBSD, un faisceau d'électrons interagit avec un échantillon cristallin incliné et génère un cliché. Le cliché est caractéristique de l'orientation cristalline de l'échantillon où il a été généré. Par conséquent, le cliché peut être utilisé pour déterminer l'orientation des cristaux, faire la distinction entre des phases cristallographiquement différentes, caractériser les joints de grains et fournir des informations sur les imperfections cristallines.

Cette série de blog couvrira la préparation d’échantillon, la génération de clichés Kikuchi, des conseils pour l’acquisition des données, la diffraction en transmission des clichés Kikuchi (TKD) et bien d’autres sujets. Dans le blog précédent, nous avons discuté du calcul des angles entre les bandes détectées. Dans ce blog, nous traiterons de la représentation des orientations cristallines.

Une méthode courante pour représenter une orientation cristalline consiste à utiliser l'orientation idéale nomenclature (hkl)[uvw]. Les directions dans le cristal sont référées à un ensemble de coordonnées fixé dans l'échantillon. En utilisant la terminologie des tôles laminées, il s'agit de l'échantillon normal (ND), du sens de laminage (RD) et du sens transversal (TD). Dans la nomenclature d'orientation idéale, la normale au plan cristallin (hkl) est parallèle à la normale de l'échantillon et la direction cristalline [uvw] est parallèle à la direction de laminage (Figure 1). La notation {hkl}<uvw> désigne l'ensemble de directions symétriquement liées qui représentent la texture.

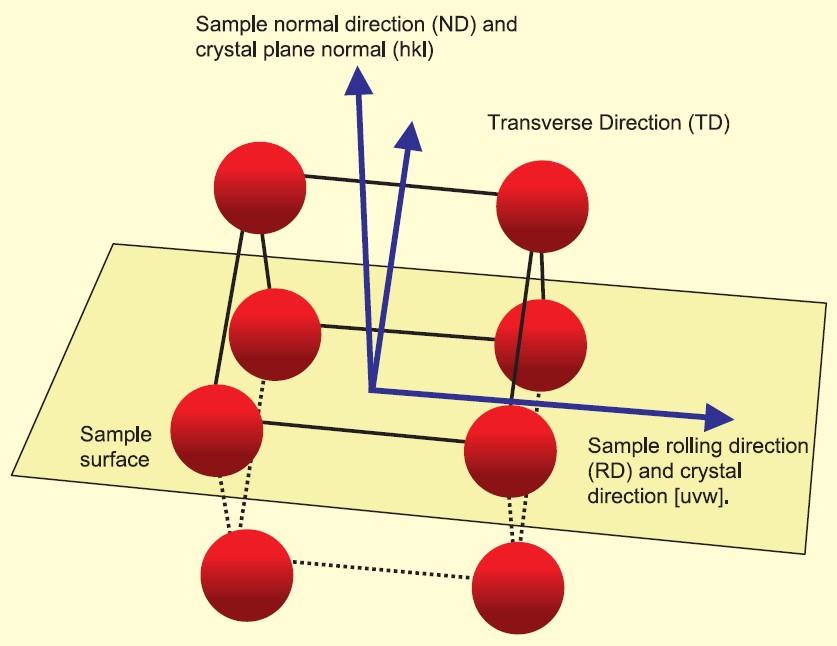

Figure 1. Signification de la nomenclature d'orientation idéale (hkl)[uvw]. Ici, la normale du plan (110) est parallèle à la direction normale et la direction [001] est parallèle à la direction de laminage, donc la texture est (110)[001].

L'orientation de la figure 1 peut également être représentée par trois angles d'Euler ϕ1, Φ et ϕ2 avec ϕ1=135°, Φ=90° et ϕ2=90°.

Dans ce blog, nous avons parlé de représentation des orientations cristallines. Dans le prochain blog EBSD, nous aborderons l'intensité des bandes. Les détecteurs EBSD sont courants dans les microscopes électroniques à balayage.

Pour en savoir plus sur l’EBSD ou pour planifier une démonstration, contactez un spécialiste des applications d'Oxford Instruments ici.
